VLAN
Was ist VLAN
VLAN steht für Virtual Local Area Network. Vlans werden benutzt um Bestehende Netzwerke auf OSI-Layer 2 nochmal zu unterteilen. Dafür wird ein Hardware-Switch in mehrere Virtuelle-Switche aufgeteilt. Um VLANs aus anderen VLANS zu erreichen muss man zwischen Ihnen routen.
Arten von VLAN
Tagged
Bei einem Tagged VLAN wird an das IP-Pakete eine VLAN-ID angehängt, mit der dann das Paket einem VLAN zugeordnet werden kann.
| Vorteile | Nachteile |
|---|---|
| Weniger Ports | Langsamer |
| Weniger Sicherheit als Untagged |
Untagged
Beim Untagged VLAN werden Ports von einem Switch einem VLAN zugeordnet.
Z. B. Wird den bei einem 8-Port-Switch Port 1 bis 4 dem VLAN 10 und Port 5 bis 8 dem VLAN 20 zugeteilt.
| Vorteile | Nachteile |
|---|---|
| Schneller | Benötigt mehr Ports |
| Sicherer |
Statisch
Beim statischen VLAN wird einem Port wie oben erwähnt ein Fixes VLAN zugeordnet.
| Vorteile | Nachteile |
|---|---|
| Einfach zu Konfigurieren | kann leicht umgangen werden |
| Geringer Wartungsaufwand |
Dynamisch
Beim dynamischen VLAN wird das VLAN MAC-Adressen zugeordnet, dadurch entscheidet das angeschlossene Gerät, welches VLAN verwendet wird.
| Vorteile | Nachteile |
|---|---|
| Sicherer | Schwieriger zu Konfigurieren |
Trunkport

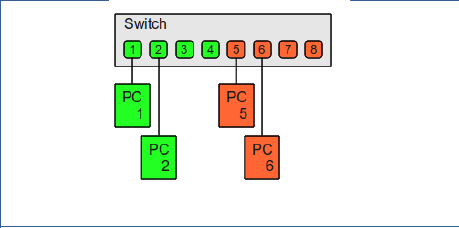

Beim Switching von VLANs gibt es vorallem bei Untagged VLANs das Problem, dass sehr viele Ports benötigt werden. (siehe Bild 1)

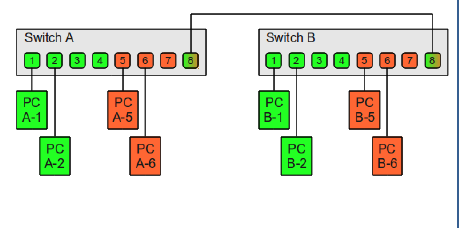

Daher wurde der Trunkport erfunden. Dabei wird von dem Switch ein VLAN als Trunk-Port konfiguriert. Dieser Port ist dann Tagged. Überdiesen Port werden dann alle anderen VLANS an einen Anderen Switchweiter gegeben. der dann die Paket wieder dem richtigen VLAN zuordnen kann. (siehe Bild 2)
